程控可复式高低压保护器

 用途

YT-2000系列程控型电压保护继电器是采用最新技术开发的又一高科技产品。当供电线路出现过电压、欠电压时，保护器能在持续异常电压冲击下按照设定值输出报警或切断信号，与接触器配合可迅速、安全的切断电路，避免异常电压送入终端电器造成事故的发生。当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守的情况下正常运行。保护器适用于交流电压220V，频率50Hz单相供电的用电设备的保护。

 产品特点

1. 带有电压显示功能显示实时电压

2. 产品采用标准导轨安装，外壳及卡板采用高强度绝缘材料注塑而成，安全可靠，经久耐用。

3. 带有状态指示灯指示故障原因，当手动解除保护功能后，按键中间指示灯亮起

4. 当供电电压波动时，发出报警或切断电源避免电压不稳造成设备损坏





5. 线路出现瞬态过欠压时，保护器不产生误动作

主要技术参数

1. 额定电压220V，频率50Hz

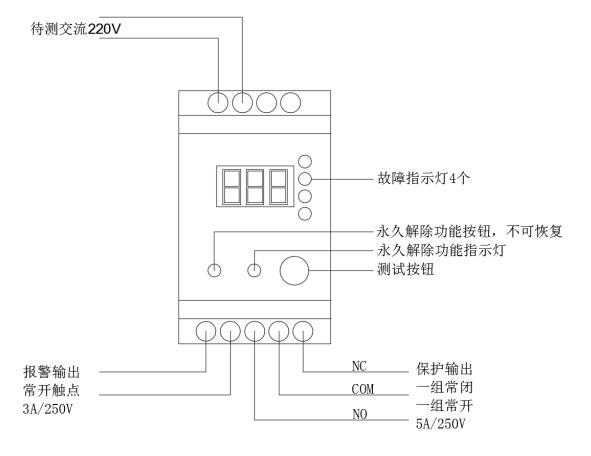

2. 两路触点输出：报警输出触点3A /250v，保护输出触点5A/250V

3. 高压保护切断值：260V

4. 高压保护报警值：250V

5. 低压保护报警值：195V

6. 低压保护切断值：185V

7. 高压保护恢复值：240V

8. 低压保护恢复值：205V

9. 报警检测时间：20秒

10. 切断检测时间：10秒





动作说明

1、上电后保护继电器投入工作检测电压，低于低压报警点或高于高压报警点20秒，对应故障指示灯亮，报警继电器吸合。

2、低于低压保护点或高于高压保护点10秒，对应故障指示灯亮，保护继电器吸合，报警继电器吸合。

3、当电压处于高压保护恢复和低压保护恢复之间超过3S时，对应故障指示灯灭，解除继电器吸合状态。

4、为避免低压保护频繁动作，低压保护动作增加次数限制（报警无限制）。第一次保护达到恢复电压后解除保护；第二次 保护达到恢复电压10分钟后解除保护；第三次保护达到恢复电压30分解除保护；第四次保护将不再自动恢复。

5、断电或恢复保护后未出现保护10分钟可清除低压保护次数。

6、按永久解除保护按钮8S以上解除保护功能，同时解除保护指示灯亮，不可恢复。

 应用场合

1. 本保护器应用于对工作电压敏感的产品，当供电电压波动时，发出报警或切断电源避免电压不稳造成设备损坏。

2. 本保护器也适用于供电不足场所设备的保护。防止由于电压过低导致电机类产品发热严重烧毁。

应用案例

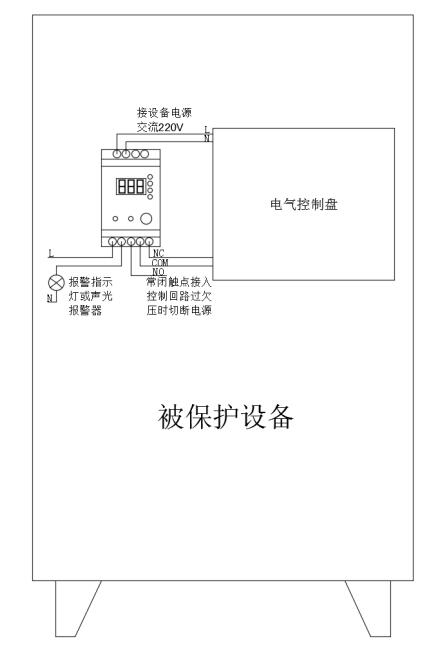

1、用电设备内部有接触器类器件，本保护器保护输出常闭点可串联到用电设备接触器控制回路，报警指示灯单独连接。当达到保护报警条件时切断设备电源，报警指示灯亮。

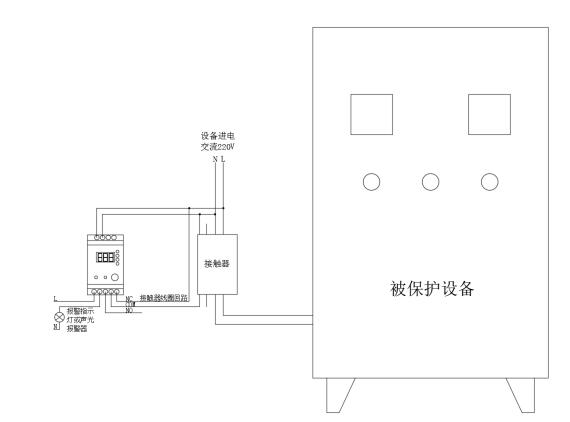

 2、用电设备内部没有接触器类器件，增加接触器扩流。

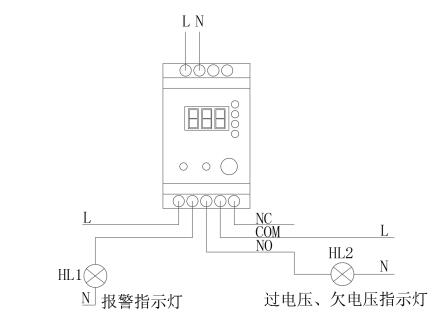

3、当用户不需要切断设备电源，只需要故障报警指示功能时可参见下图用法：HL1接报警继电器输出端，当达到报警值时亮；HL2接保护继电器输出端，当达到保护值时亮。



 使用注意事项

为了保证您的人身安全及电气设备安全，保护器在保护器在各项操作或试验时，应遵循相关规程务必做到以下事项，以确保正确安全使用我公司产品：

1、必须由具有专业资格的人员进行配线作业，确认输入电源处在完全断开的情况下，才能进行配线作业；

2、保护器在安装使用前必须认真阅读使用说明书；

3、保护器必须在正常条件下投入使用；

4、安装前先检查电流规格等参数或功能是否符合使用要求；

5、产品接通电源后，请勿接触带电部位，以免发生触电；

6、按产品标识输入端、输出端正确接线（负载电流应小于产品的保护电流值，可使用接触器扩流）

7、长期不使用的产品应注意防潮防尘
